Для емкостных или резистивных контактов? For capacitive or resistive contacts? [https://easyeda.com/forum/topic/How-to-create-a-capacitive-touch-pad-f6395e879953426bb6c31531553ac160](https://easyeda.com/forum/topic/How-to-create-a-capacitive-touch-pad-f6395e879953426bb6c31531553ac160) [https://easyeda.com/forum/topic/Capacitive-Touch-Pad-57ad6518863b4d79b17f566bf87043ba](https://easyeda.com/forum/topic/Capacitive-Touch-Pad-57ad6518863b4d79b17f566bf87043ba)<br> <br> Вы можете использовать любой из инструментов Дуги, чтобы создать круг 3/4 (270 градусов). Для емкостного контакта просто оставьте медь в качестве дорожки. Для резистивного (оголенного меди) контакта щелкните правой кнопкой мыши и преобразуйте дугу в контактную площадку. You can use either of the Arc tools to create a 3/4 circle (270 degrees). For a capacitive contact just leave the copper as a track. For a resistive (bare copper) contact, right-click and convert the arc to a pad.

@andyfierman Огромное спасибо за ответ! Но это и не резистивная, и не емкостная кнопка. Эти площадки сверху накрываются металлической мембраной, которая продавливается под воздействием пластикового толкателя. Законченный вид на эти кнопки в готовых часах вот такой:   Я пытался сделать такие кнопки сам, но не смог понять, как сделать так, чтоб работала автотрассировка:

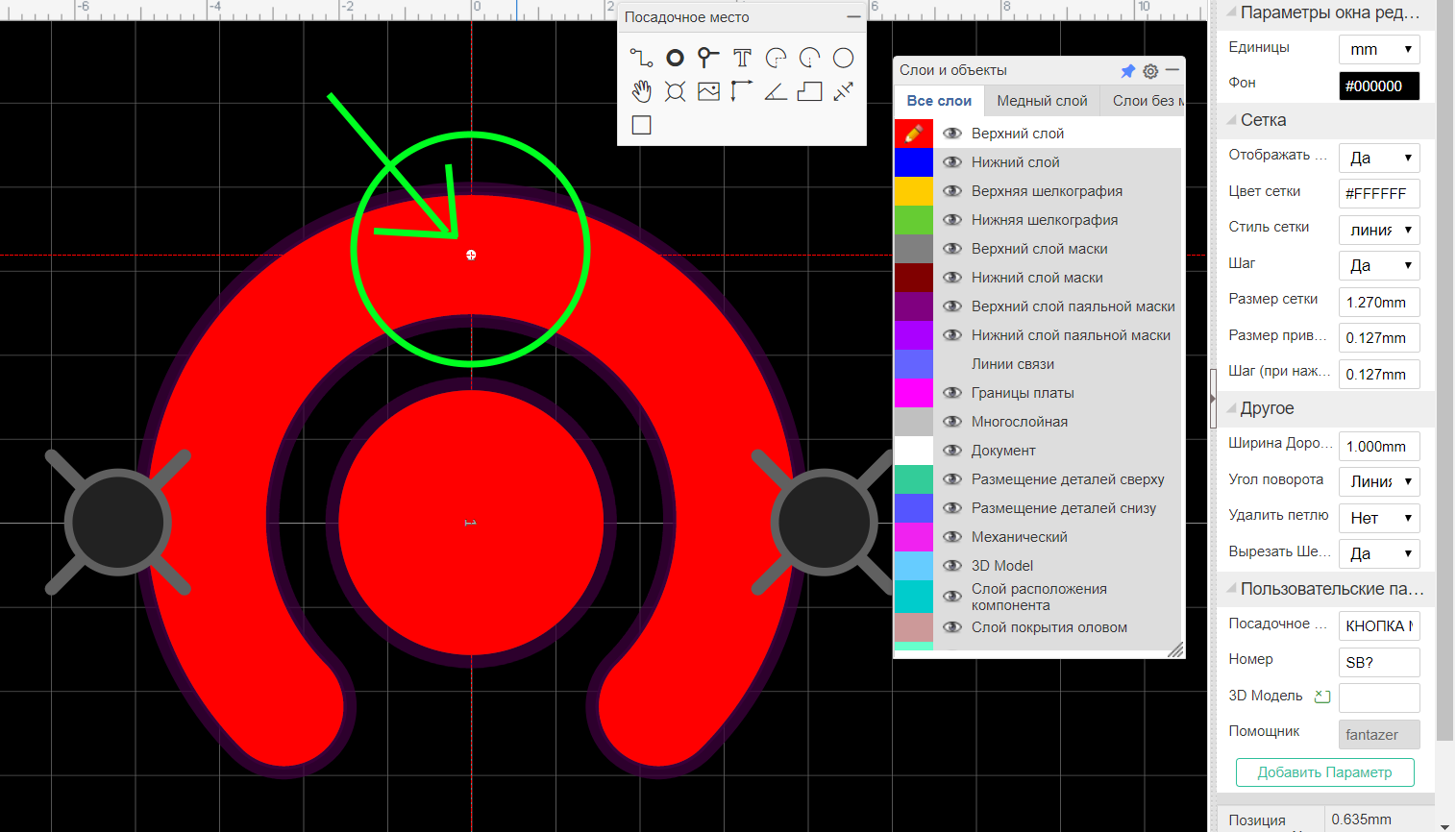

 получается привязка только к точке, указанной на рисунке в зеленом круге. Как сделать так, чтобы проводник можно было соединить с любой частью получившейся дуги - контакта?

Нарисуйте дугу, назначьте соответствующее имя цепи, затем проведите к ней дорожку. Трек будет соединяться в любом месте дуги. Затем выберите только дугу и щелкните правой кнопкой мыши > Преобразовать в площадку. Draw the Arc, assign the appropriate net name then route the track to it. The track will connect anywhere on the arc. Then select just the arc and do Right-click > Convert to Pad.

@andyfierman Благодарю за помощь, мой друг! Но мне надо создать элемент библиотеки, который я мог бы использовать в других схемах. Если я сначала делаю дугу, затем преобразовываю её в контактную площадку, то в этом случае дорожка к этой дуге подводится только в верхней точке. Но мне надо получить такую дугу - контактную площадку, к которой я мог бы подвести дорожку в любом месте.

@andyfierman Благодарю за помощь, мой друг! Но мне надо создать элемент библиотеки, который я мог бы использовать в других схемах. Если я сначала делаю дугу, затем преобразовываю её в контактную площадку, то в этом случае дорожка к этой дуге подводится только в верхней точке. Но мне надо получить такую дугу - контактную площадку, к которой я мог бы подвести дорожку в любом месте.

@svmitusov, Да, прости. Мое недоразумение. Я должен был догадаться, что вы сконвертируете его в футпринт и появится эта проблема.  В конце концов, именно поэтому я создал этот отчет об ошибке несколько лет назад: <br> [https://easyeda.com/forum/topic/Несовместимое-подключение-к-площадке-на-одном-нумерованном-мульти-дополненном-футпринте-40071cd5cf5a478cac7be7d4334a02a1](https://easyeda.com/forum/topic/Несовместимое-подключение-к-площадке-на-одном-нумерованном-мульти-дополненном-футпринте-40071cd5cf5a478cac7be7d4334a02a1)<br> <br> <br> Я думаю, что если вы разместите вторую площадку — с тем же номером, что и та, которую вы назначили дуге — на дуге в точке, к которой вы хотите подключиться, тогда вы сможете направить дорожку на эту вторую площадку.  . Yes, sorry. My misunderstanding. I should have realised that you would convert it to a Footprint and that this problem would appear. After all, that is why I created this bug report a few years ago: [https://easyeda.com/forum/topic/Inconsistent-connection-to-pad-on-single-numbered-multi-padded-footprint-40071cd5cf5a478cac7be7d4334a02a1](https://easyeda.com/forum/topic/Inconsistent-connection-to-pad-on-single-numbered-multi-padded-footprint-40071cd5cf5a478cac7be7d4334a02a1) I think that if you place a second pad - with the same number as the one you have assigned to the arc - on the arc at the point that you want to connect to, then you should be able to route a track to that second pad.

@andyfierman Твой метод помог. Раньше я пробовал добавлять площадку с тем же номером на большую дугу. Но не догадался, что необходимо сохранять PCB и ждать несколько секунд, чтобы соединение сработало. Сейчас всё получилось, и в этом месте есть соединение и нет ошибок DRC. Но есть другая ошибка DRC, и я не смог с ней справиться. Мне надо вплотную к дорожке просверлить отверстия. Что надо сделать, чтоб устранить такую ошибку?

Включите отверстия в посадочное место как многослойные площадки с тем же номером площадки, что и дуга. Если после этого подключение к концу дуги не работает, вы можете просто подключиться к ближайшему отверстию, как показано на красных дорожках ниже. Include the holes in the footprint as multilayer pads also with the same pad number as the arc. If the connection to the end of te arc does not work well after this, you could just connect to the nearest hole instead like the red tracks below.

@andyfierman Мой друг, вы гений! Огромное спасибо! Вы помогли мне решить все ошибки.

@svmitusov, Не совсем гений: просто тот, кто использует EasyEDA уже почти 10 лет, но добро пожаловать. :)
